ハジメのビックリくん

業界初

デジタル式《圧力記録》検査器　ＨＷＲ-501　・　HWR-701

　各種配管圧力検査の微圧変動
　　　　　　を正確にキャッチし記録データをとれます。

特徴.1
●現場で手軽に簡単な接続と操作で検査が出来ます。
●検査中立会い不要・検査開始と終了時の圧力が確認できます。
●水道管から宅内配管、排水管、床暖房配管に至るまで高度な検査を実現。
●高性能圧力ｾﾝｻｰ採用1KPa(約0.01ｋｇｆ/ｃ㎡)単位まで圧力数値を表示。
●配管圧力試験のﾃﾞｰﾀを自動的に記録し、一度に20件まで保存できます。
●HWR-701は短時間で宅内配管設備、床暖房配管の漏洩判定が空圧にてで
　きます。漏洩判定の難しい樹脂配管の検査でも短時間に確実な検査ができて、
　大幅なコスト削減を実現します。

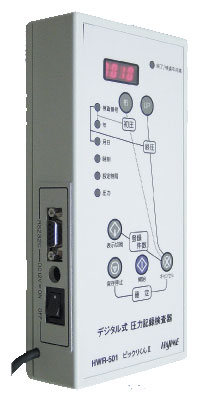

ＨＷＲ-501　圧力データ収集
	商品名　ビックリくんⅡ 品番　　 HWR-501 付属品　検査器本体・ACアダプター RC232Cケーブル USB変換アダプター記録用圧力センサー接続アダプター取扱説明書インストール用CD 収納ケース標準価格：ｵｰﾌﾟﾝ
★各種配管の圧力記録が取れます。 ★水圧、空圧どちらの試験でも使用できます。

ＨＷＲ-701　圧力データ収集+空圧試験漏洩判定機能付
	商品名　ビックリくんⅢ 品番　　 HWR-701 付属品　検査器本体・ACアダプター RC232Cケーブル USB変換アダプター記録用圧力センサー判定用圧力センサー接続アダプター取扱説明書インストール用CD 収納ケース標準価格：ｵｰﾌﾟﾝ
★各種配管の圧力記録が取れます。 ★水圧、空圧どちらの試験でも使用できます。 ★宅内給水、給湯、排水管及び床暖房配管を空圧試験にて　短時間で漏洩判定ができます。

別売品
商品名　充電ﾊﾞｯﾃﾘフル充電時　8時間使用可能（使用頻度によりことなります）標準価格：ｵｰﾌﾟﾝ			商品名　充電器充電時間　約150分標準価格：ｵｰﾌﾟﾝ
★電源の使用が出来ない場所 ★バッテリーはいつでも充電できます。

特徴.2
●記録したデータを簡単にパソコンへ転送、圧力波形を表示。
　管理も簡単にできます。
●一分単位で24時間までデータを記録。
●ｶﾚﾝﾀﾞｰ時計機能内蔵、パソコンへ転送後、収集日を表示。
●パソコンへデータ転送後、現場名、棟名、担当者が入力できます。

波形データ画面サンプル
記録試験データ画面			判定試験データ画面

波形グラフを別のパソコンでも表示する事ができます。 Excel・Wordに貼り付けをして簡単に資料を作成する事ができます。

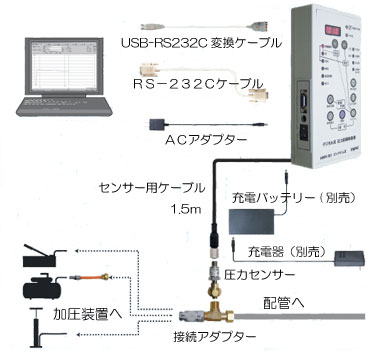

システム構成

　　　　　　　　　　　　　パソコンは商品に含まれません。

仕様

型　式	判定なしタイプHWR-501　判定付タイプHWR-701
定格圧力範囲	記録試験は0～2.0MPa　漏洩判定空圧試験は0～1.0MPa
検査対象	水道管、住宅用給水、給湯、排水管、温水床暖房配管、各種配管
適応流体	水、空気
使用周囲温度	-10℃～35℃（氷結しない事）において著しく温度変化がおきない事
使用周囲湿度	20～80%RH(結露しないこと)
電源	ACアダプターDC+12V カレンダーバックアップはリチウムバッテリー別売品ﾊﾞｯﾃﾘｰ　Ni-CD12V-700ｍAh 充電器　AC100V-300ｍA
圧力センサー　出力	0～10.000V　1mV分解能力を使用電圧対圧力の換算は、1MPa=10,000mVと2MPa=10,000mVの２種類漏洩判定空圧試験は1MPa、記録試験は2MPaの圧力センサーを使用
検査ポイント	１検査で720ポイント最小インタ－バル時間1秒圧力データは1秒間に32回の累積データを使い表示、判定
A/D変換	16bit
通信､データ	RS-232C(9pin、D-subコネクタ)　　　　　　　　　　通信プロトコルは９６００ボー／データ長８ビット／ストップビット１ビットパリティ無し
データ保存数	20件迄
精度	±0.25％	分解能0.01％
基本ソフトウエア	日本語　Micurosoft　Windows98SE、Me、2000、XP
重量	検査器本体0.4Kg　総重量2.9Kg 別売（バッテリー0.45Kg　充電器0.49Kg)
寸法	検査器本体217mm×108mm×45mm 収納ケース415mm×290mm×100mm
Micursoft,Windowｓは米国マイクロソフト社の登録商標です。


カタログ・資料
3.4MB ビックリくんカタログ.pdf へ			13.4 MB 取扱説明書
